أنابيب الصلب المغلفة





اعتمادا على متطلبات المشروع، يمكن تزويد الأنابيب الفولاذية المطلية بأنظمة طلاء مختلفة، بما في ذلكالانصهار المستعبدين الايبوكسي (FBE), 2PE, 3PE, 2LPP, 3LPP, طلاء الايبوكسي الداخلي, طلاء الوزن الخرساني، وبطانة السيراميك. يعتمد اختيار الطلاء الصحيح على درجة حرارة التشغيل، ووسيلة النقل، وبيئة التثبيت، وعمر الخدمة المطلوب.



نوع الطلاء	طبقة طلاء	سمك الطلاء
3PE ثلاث طبقات من البولي إيثيلين	الطبقة الداخلية: إيبوكسي (أخضر)	2.0-4.5 ملم
	طبقة متوسطة لاصقة (أبيض)
	الطبقة الخارجية: البولي إيثيلين (أسود)
2PE طبقتين من البولي إيثيلين	الطبقة الداخلية: Adgensice	2.0-4.5 ملم
	الطبقة الخارجية: بوليثين
إف بي إي	الايبوكسي	200-400um
2FBE طبقتين إيبوكسي	الطبقة الداخلية: اكسبوكسي (أخضر)	400-800um
	الطبقة الخارجية: كثافة الايبوكسي (الأخضر المريمية)
3PP ثلاث طبقات من البولي إيثيلين	الطبقة الداخلية: اكسبوكسي (أخضر)	2.5-3.0 ملم
	الطبقة الوسطى: لاصقة (أبيض)
	الطبقة الخارجية: بولي بروبيلين (أبيض)
اتفاقية الأسلحة الكيميائية	طلاء الخرسانة
طلاء بطانة مطاطية	طلاء مطاطي
مغلفة بالبلاستيك	طلاء بلاستيكي



طلاء داخلي
طلاء الايبوكسي السائل	أوواك210-2007
إف بي إي	أوواك213-2001
بطانة الملاط الأسمنتي	BS534-1990، عوا C205-2001
طلاء البيتومين	BS534-1990
طلاء بطانة مطاطية	نيس ار بي 0178
مبطنة بالسيراميك المقاوم للتآكل	دين 50902، إسو 21809
مواد خاصة أخرى	مخصص



نوع الطلاء	معيار الطلاء
3LPE / 3LPP	DIN30670-1991؛ يمكن/سسا Z245.21-2010; ISO21809-1-2009; SY/T0413-2002; GB/T23257-2009
2LPE / 2LPP	SY/T0315-2002; GB/T23257-2009; ISO21809-1-2009
FBE (فيوجن بوند إيبوكسي)	SY/T0315-2005; عوا C213-2001؛ يمكن/سسا Z245.20-2010; ISO21809-2-2007; أبي رب 5L9-2001
طلاء البيتومين (المينا والشريط المطبق على الساخن)	BS534-1990؛ عوا C203-2002؛ عوا C214-2000
طلاء الايبوكسي السائل	عوا C210-2007
طلاء معزول من مادة البولي يوريثين	SY/T0415-1996; CJ/T114-2000; EN253-1994
أكمام قابلة للانكماش بالحرارة	ISO21809-3؛ إن12068؛ DIN30672؛ نيس SP303
مغلفة بالبلاستيك	عوا C213؛ عوا C203؛ عوا C229؛ DIN30670؛ دين إن 10288؛ ISO21809-1
المغلفة بالخرسانة	عوا C205
مبطنة بالسيراميك المقاوم للتآكل	DIN50929؛ ISO21809
مواد خاصة أخرى	مخصص





يتم الحصول على جميع الأنابيب الأساسية ومواد الطلاء من مصادر دقيقة ومعالجتها بموجب إدارة الجودة ISO 9001:

• درجات الصلب: API 5L الصف B، X42، X46، X52، X56، X60، X65، X70، X80؛ أستم A53؛ أستم A106؛ إن 10219 (S355J2H).
• معايير التصنيع: API 5L (PSL1/PSL2)، ASTM A252، AWWA C200، AS/NZS 1579.

الأنابيب العارية	SSAW	LSAW	المتفجرات من مخلفات الحرب	SMLS
نطاق الإنتاج:	التطوير التنظيمي: 219 ملم - 3120 ملم الوزن: 3 مم - 25 مم	OD:16"-64" الوزن: الحد الأقصى 50 مم	التطوير التنظيمي: 1/8 "-24" الوزن: الحد الأقصى 26.5 ملم	التطوير التنظيمي: 1/8 "-36" الوزن: 1.25 ملم - 50 ملم
طول:	· طول عشوائي / طول ثابت / SRL / DRL
الاستخدام:	الأنابيب الميكانيكية الأنابيب الفولاذية لنقل السوائل الهيكل العام، الهيكل الميكانيكي نقل السائل والغاز والنفط
امتحان:	1. تحليل المكونات الكيميائية 2. الخواص الميكانيكية (قوة الشد القصوى، قوة الخضوع، الاستطالة) 3. الخصائص التقنية (اختبار التسطيح، اختبار الحرق، اختبار الانحناء، اختبار الصلابة، اختبار النفخ، اختبار التأثير، إلخ) 4. فحص الحجم الخارجي 5. الاختبار غير المدمر (كاشف الخلل بالموجات فوق الصوتية، كاشف الخلل بتيار إيدي) 6. الاختبار الهيدروستاتيكي
نوع الطلاء:	طلاء إيبوكسي فيوجن بوند / طلاء إيبوكسي قطران الفحم / 3PE / 2PE / FBE / 2FBE / 3PP طلاء الورنيش طلاء البيتومين / طلاء الزيت الأسود، الأسمنت المطلي حسب متطلبات العميل





الأنابيب المطلية FBE (الإيبوكسي المرتبط بالانصهار)

يتم استخدام الأنابيب المطلية بـ FBE على نطاق واسع عندما تكون هناك حاجة إلى مقاومة ممتازة للتآكل، والتصاق قوي، وحماية جيدة من التآكل. تشمل التطبيقات النموذجية ما يلي:

أنظمة الحماية من الحرائق:أنابيب الرش الأوتوماتيكية، وأنابيب مياه الإطفاء، وأنظمة خطوط أنابيب إخماد الحرائق الأخرى.

خطوط الأنابيب الصناعية:خطوط أنابيب المعالجة ذات درجات الحرارة العالية، وخطوط نقل المواد الكيميائية، وأنظمة تجميع النفط والغاز.

إمدادات المياه والصرف الصحي:خطوط أنابيب المياه الداخلية والخارجية، وكذلك خطوط نقل المياه ذات الضغط العالي.

تطبيقات أخرى:تتطلب أنابيب محطات توليد الطاقة وخطوط أنابيب مياه البحر وأنظمة خطوط الأنابيب مقاومة معززة للتآكل.

الأنابيب المغلفة بالإيبوكسي السائل

توفر الأنابيب المطلية بالإيبوكسي السائل حلاً فعالاً من حيث التكلفة للحماية من التآكل لتطبيقات خطوط الأنابيب للأغراض العامة، خاصة عندما تكون هناك حاجة إلى متطلبات حماية معتدلة.

البناء المدني:أنظمة إمدادات المياه الداخلية وخطوط أنابيب الصرف الصحي المنزلية وبناء شبكات الأنابيب الفرعية.

المشاريع البلدية:خطوط أنابيب المياه المدفونة ذات الضغط المنخفض، وأنظمة نقل الصرف الصحي، وخطوط أنابيب المرافق العامة.

إصلاح وصيانة خطوط الأنابيب:إصلاح الطلاء في الموقع وإعادة طلاء أسطح الأنابيب الفولاذية التالفة.

المشاريع الحساسة للتكلفة:أنظمة خطوط الأنابيب القياسية دون تآكل شديد أو ظروف تشغيل.

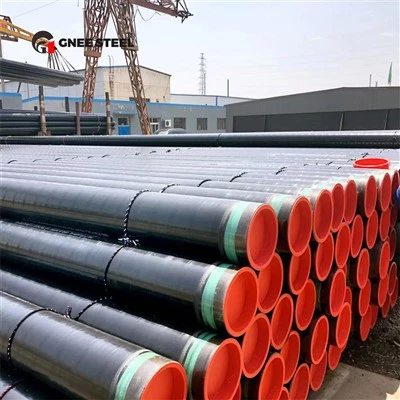

3PE / 3LPE الأنابيب المغلفة

تم تصميم الأنابيب المطلية بـ 3PE و3LPE للخدمة تحت الأرض على المدى الطويل، مما يوفر مقاومة ممتازة للتآكل، الرطوبة، والأضرار الميكانيكية. وهي تستخدم عادة في:

خطوط الأنابيب المدفونة لمسافات طويلة:خطوط أنابيب نقل النفط، وخطوط أنابيب الغاز الطبيعي، ومشاريع نقل المياه ذات القطر الكبير.

شبكات تحت الأرض البلدية:أنظمة إمدادات المياه في المناطق الحضرية، وخطوط أنابيب الغاز المدفونة، وشبكات خطوط أنابيب المرافق.

مشاريع العبور:خطوط الأنابيب المثبتة تحت الطرق والسكك الحديدية ومعابر البنية التحتية الأخرى.

خطوط الأنابيب الميدانية البعيدة:تعمل أنظمة خطوط الأنابيب في بيئات التربة الصعبة والظروف الخارجية القاسية.

الأنابيب المغلفة بالخرسانة (CWC)

تُستخدم الأنابيب المغطاة بالوزن الخرساني (CWC) بشكل أساسي في التطبيقات البحرية وتحت الماء حيث يتطلب الأمر وزنًا إضافيًا وثباتًا وحماية ميكانيكية.

خطوط الأنابيب البحرية والبحرية:خطوط أنابيب النفط والغاز البحرية، وخطوط أنابيب المياه تحت سطح البحر، وأنظمة النقل البحري.

معابر الأنهار والبحيرات:خطوط الأنابيب التي تتطلب التحكم في الطفو والحماية من تأثير تدفق المياه.

البنية التحتية تحت الماء:مرافق الموانئ وخطوط الأنابيب المرسوة وأنظمة خطوط الأنابيب المغمورة الأخرى.

خطوط الأنابيب المدفونة عميقاً:يتم تركيب خطوط الأنابيب تحت أحمال التربة الثقيلة أو تتعرض لظروف ضغط خارجي عالية.





ميزة	الأنابيب المغلفة بالإيبوكسي	FBE الأنابيب المغلفة	3LPE (3PE) الأنابيب المغلفة	الأنابيب المغلفة بالخرسانة
الاسم الكامل	الأنابيب الفولاذية المطلية بالإيبوكسي	الأنابيب الفولاذية المطلية بالإيبوكسي الملتصقة بالانصهار	أنابيب فولاذية مطلية بالبولي إيثيلين بثلاث طبقات	الأنابيب الفولاذية المطلية بوزن الخرسانة
نوع الطلاء	عضوي (إيبوكسي سائل أو مسحوق)	العضوية (مسحوق الايبوكسي بالحرارة)	متعدد الطبقات: إيبوكسي + لاصق + PE	طلاء الوزن المعدني (الخرساني).
الوظيفة الأساسية	الحماية من التآكل (خفيف إلى متوسط)	الحماية من التآكل (الأداء العالي)	التآكل + الحماية الميكانيكية	الطفو السلبي + الحماية من الصدمات
مقاومة التأثير	منخفضة إلى معتدلة	معتدل	عالية (طبقة خارجية سميكة من البولي ايثيلين)	عالية جدًا (الخرسانة تمتص التأثير)
تطبيق نموذجي	خطوط المياه والصرف الصحي والطلاء الداخلي لرش الحريق	خطوط الأنابيب المدفونة، حديد التسليح، الطلاء الخارجي للغاز/المياه	النفط/الغاز لمسافات طويلة، وخطوط الأنابيب تحت سطح البحر، والتضاريس الصخرية	خطوط الأنابيب المغمورة ومعابر الأنهار والأراضي الرطبة











• أنظمة طلاء متعددة لبيئات خطوط الأنابيب المختلفة
• الامتثال لمعايير الطلاء الدولية
• دعم اختيار الطلاء الاحترافي
• سمك الطلاء حسب الطلب والمواصفات
• فحص الجودة الصارمة قبل الشحن
• حلول للنفط والغاز والمياه والتطبيقات البحرية والصناعية



GNEE Pipe هي مؤسسة سلسلة التوريد الشاملة في الصين لمنتجات الصلب.



لقد تم الاعتراف بالأنابيب المطلية بالأنابيب GNEE من قبل العشرات من شركات المشاريع وأصبحت مؤسسة نجمة في آسيا.









ما هو الفرق بين الأنابيب الفولاذية المطلية FBE و3LPE؟

FBE عبارة عن طلاء إيبوكسي أحادي الطبقة يركز بشكل أساسي على الحماية من التآكل والالتصاق. 3يجمع LPE بين طبقات FBE والمواد اللاصقة والبولي إيثيلين لتوفير مقاومة التآكل وحماية ميكانيكية أقوى.



ما هو الطلاء الأفضل، 3LPE أو 3LPP؟

يُستخدم 3LPE على نطاق واسع لخطوط أنابيب النفط والغاز المدفونة التقليدية. 3يوفر LPP مقاومة أفضل لدرجات الحرارة ومقاومة التآكل، مما يجعله مناسبًا لخطوط الأنابيب ذات درجات الحرارة العالية والتطبيقات البحرية.



ما هي مدة بقاء الأنابيب الفولاذية المطلية؟

يعتمد عمر الخدمة للأنابيب الفولاذية المطلية على نوع الطلاء، ودرجة حرارة التشغيل، وظروف التربة أو مياه البحر، وجودة التركيب، وممارسات الصيانة. يمكن لأنظمة الطلاء المختارة بشكل صحيح أن توفر عقودًا من الحماية لخطوط الأنابيب.



هل يمكن تخصيص الأنابيب الفولاذية المطلية؟

نعم. يمكن تخصيص الأنابيب الفولاذية المطلية وفقًا لحجم الأنبوب ودرجة الفولاذ ونوع الطلاء وسمك الطلاء ومتطلبات التطبيق ومعايير المشروع الدولية.



ما هي الاختبارات التي يتم إجراؤها على الأنابيب الفولاذية المطلية؟

تشمل الاختبارات الشائعة فحص سمك الطلاء، واكتشاف العطلات، واختبار الالتصاق، واختبار التأثير، واختبار التفكك الكاثودي.
