الأنابيب الطولية الملحومة بالقوس المغمور
خط الأنابيب الطولي الملحوم بالقوس المغمور (LSAW) هو منتج أنابيب صناعي يتم تصنيعه من درجات مثل X42، X46، X52، X56، X70 وما يعادلها من السلسلة L. يتم استخدام هذا المنتج في نقل النفط والغاز الطبيعي، وشبكات خطوط الأنابيب الحضرية، وهياكل البناء ومشاريع الهندسة الهيدروليكية، ووسائل النقل بما في ذلك الماء وغاز الفحم وغاز البترول المسال (LPG).

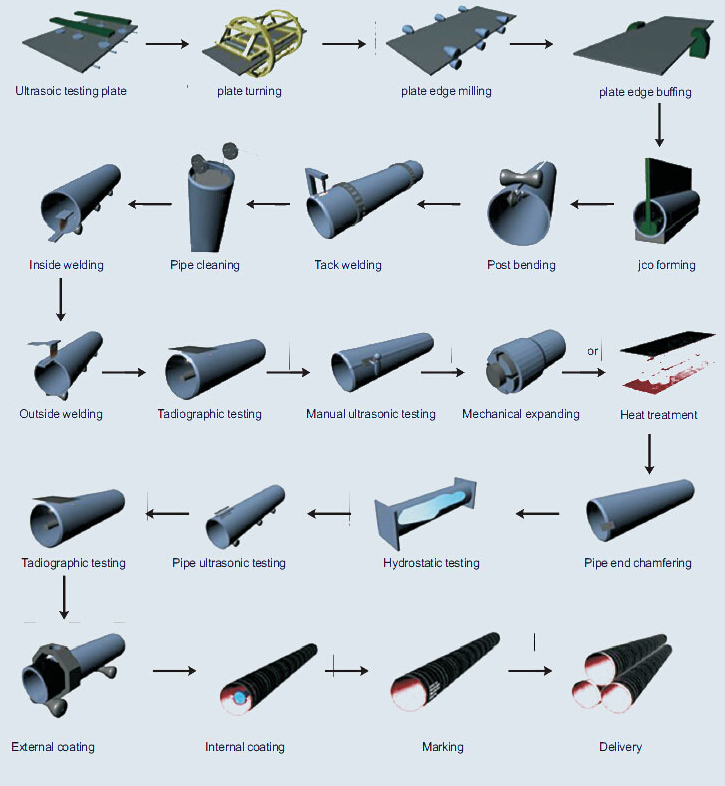

عملية التصنيع
يتم تشكيل أنبوب LSAW من لوحة فولاذية ثقيلة عن طريق تشكيل JCOE أو UOE، يليهاللحام بالقوس المغمور على الدرزات الطولية الداخلية والخارجية. يوفر اللحام ذو الوجهين اختراقًا كاملاً وجودة وصلة عالية، مما يجعل LSAW هو الطريق المفضل للأقطار الكبيرة والجدران السميكة حيث تكون سعة المتفجرات من مخلفات الحرب غير كافية.
ملخص المواصفات
| المعلمة | النطاق/الخيار |
|---|---|
| المعايير | API 5L PSL1/PSL2، API 5CT، API 2B، ASTM A53/A252/A671/A672، DIN 2458، IS 3589، EN 10217، EN 10219-1، EN 10224، SY/T 5037، JIS G3444، GB/T 3091، GB/T 9711.1/.2 |
| الدرجات | API 5L GR A، GR B، L235 – L355، X42، X46، X56، X60، X65، X70؛ أبي 2B 2H/2W؛ أستم A252 GR2/GR3؛ إن S275-S355؛ جيس STK400/STK500/SS400 |
| القطر الخارجي | 457.2–1422.2 ملم (18 بوصة - 56 بوصة) |
| سمك الجدار | 7.92–50.8 ملم (0.312 بوصة–2 بوصة) |
| طول | 3–12.3 m |
متطلبات الاختبار
يتم التحقق من كل أنبوب LSAW من خلال تحليل المكونات الكيميائية، والخواص الميكانيكية (الشد، والإنتاج، والاستطالة)، والفحص المعدني، واختبارات الانحناء والتأثير على شكل حرف V، واختبارات DWTT، واختبارات التسطيح والنفخ، وفحص اللحام بالأشعة السينية، وفحص الحجم الخارجي، واختبار الموجات فوق الصوتية، والاختبار الهيدروستاتيكي.
خيارات المعالجة السطحية
اعتمادًا على مواصفات المشروع، يمكن توريد أنابيب LSAW بمادة الإيبوكسي المرتبط بالانصهار (FBE)، وإيبوكسي قطران الفحم،3PEأو الورنيش أو البيتومين أو طلاء الزيت الأسود للحماية من التآكل في الخدمة المدفونة والبحرية.
الأسئلة المتداولة
ما هو الفرق بين LSAW وSSAW؟
يحتوي LSAW على خط لحام طولي واحد ويتكون من لوحة؛ يحتوي SSAW على لحام حلزوني ويتكون من ملف. يوفر LSAW عمومًا تحكمًا أفضل في الأبعاد للجدران السميكة.
لماذا تختار LSAW للأقطار الكبيرة؟
يمكن لـ LSAW تحقيق أقطار تتراوح من 18 بوصة إلى 56 بوصة مع سمك جدار يصل إلى 50.8 مم، مما يغطي متطلبات خط الجذع عالي الضغط الذي يتجاوز قدرة المتفجرات من مخلفات الحرب.
ما هي الدرجات المتوفرة في LSAW؟
API 5L من الدرجات A وB وX42 إلى X70 وسلسلة L الخاصة بها، بالإضافة إلى الدرجات الهيكلية ودرجات الأساسات وفقًا لمعايير ASTM وEN وJIS وGB.
هل يلزم فحص اللحام بنسبة 100%؟
نعم. يعد الفحص بالأشعة السينية أو الموجات فوق الصوتية لخط اللحام الطولي الكامل أمرًا قياسيًا في PSL2 وللمشاريع عالية التكامل.
هل يمكن طلاء أنبوب LSAW بـ 3PE؟
نعم. 3يتم تطبيق طلاءات PE وFBE وإيبوكسي قطران الفحم والطلاءات الأخرى وفقًا لمواصفات المشروع للخدمة المدفونة.
ما هي الاختبارات التي تثبت جودة LSAW؟
الاختبارات الهيدروستاتيكية، واختبارات الشد والشاربي، واختبارات DWTT، والتسطيح، والأشعة السينية، وUT للحامات، بالإضافة إلى فحص الأبعاد والسطح.
