غلاف API 5CT L80 وأنابيب الأنابيب
أبي 5CT L80عبارة عن درجة من الفولاذ-ذات إنتاجية محدودة تستخدم في التغليف والأنابيب في آبار النفط والغاز. انه ينتمي الىالمجموعة 2لمواصفات API 5CT وهو مصمم بشكل أساسي من أجلخدمة الحامض (H2بيئات S) أو الآبار حيث تكون الصلابة الخاضعة للرقابة مطلوبة لمنع الفشل الهش.
هناك ثلاثة أنواع رئيسية:L80 النوع 1(الكربون / سبيكة)،ل80 9كر(9% كروم)، ول80 13كر(13% كروم لثاني أكسيد الكربون المرتفع2 مقاومة).
يتميز الغلاف والأنابيب L80 بقوة إنتاج تتراوح بين 552-655 ميجا باسكال ومقاومة انهيار تصل إلى 120 ميجا باسكال، مما يجعلها مناسبة للآبار العميقة التي تتراوح من 3000 إلى 5000 متر.انقر للحصول على تقرير المواد مجانًا وتخصيص حل مخصص لقاع البئر!
L80 تحديد نطاقات الألوان
يستخدم API 5CT ترميز الألوان لمنع خلط الدرجات المختلفة على موقع -.
| درجة الصلب | شريط ألوان جسم الأنبوب | لون اقتران |
| L80 النوع 1 | شريط أحمر واحد + شريط بني واحد | أحمر بالكامل مع شريط بني |
| ل80 9كر | واحد أحمر + واحد بني + واحد أصفر | اقتران أحمر مع العصابات البني والأصفر |
| ل80 13كر | واحد أحمر + واحد بني + واحد أزرق | اقتران أحمر مع العصابات البني والأزرق |
جدول التركيب الكيميائي (النسبة المئوية للكتلة)
يتم تصنيع L80-9Cr و13Cr لمقاومة التآكل، في حين أن L80-1 عبارة عن فولاذ قياسي من الكربون/سبائك.
| عنصر | L80 النوع 1 | ل80 9كر | ل80 13كر |
| الكربون (ج) | أقل من أو يساوي 0.43% | أقل من أو يساوي 0.15% | 0.15% - 0.22% |
| المنغنيز (من) | أقل من أو يساوي 1.90% | 0.30% - 0.60% | 0.30% - 1.00% |
| الفوسفور (ف) | أقل من أو يساوي 0.030% | أقل من أو يساوي 0.020% | أقل من أو يساوي 0.020% |
| الكبريت (S) | أقل من أو يساوي 0.030% | أقل من أو يساوي 0.010% | أقل من أو يساوي 0.010% |
| السيليكون (سي) | أقل من أو يساوي 0.45% | 0.50% - 1.00% | أقل من أو يساوي 1.00% |
| الكروم (الكروم) | - | 8.00% - 10.00% | 12.00% - 14.00% |
جدول الخواص الميكانيكية
تشترك جميع أنواع L80 في نفس متطلبات القوة.
| ملكية | الوحدات | قيمة |
| قوة الخضوع (الحد الأدنى) | رطل لكل بوصة مربعة (ميجا باسكال) | 80,000 (552) |
| قوة الخضوع (الحد الأقصى) | رطل لكل بوصة مربعة (ميجا باسكال) | 95,000 (655) |
| قوة الشد (الحد الأدنى) | رطل لكل بوصة مربعة (ميجا باسكال) | 95,000 (655) |
| أقصى صلابة | لجنة حقوق الإنسان | أقل من أو يساوي 23.0 |
| استطالة | % | تحسب على أساس مساحة العينة |
البعد والتسامح
| غرض | تسامح |
| القطر الخارجي (OD) | القطر الخارجي <4-1/2": ±0.031 بوصة؛ OD أكبر من أو يساوي 4-1/2": +1.00% / -0.50% |
| سمك الجدار | -12.5% |
| الوزن (مفصل واحد) | +6.5% / -3.5% |
| الوزن (الدفعة/الدفعة) | -1.75% |
| طول | النطاق 1: 4.88-7.62m; النطاق 2: 7.62-10.36m; النطاق 3: >10.36m |
| استقامة | < 0.2% of total pipe length |
أنواع التصنيع API 5CT L80
عملية التصنيع:
سلس (S):الأكثر شيوعًا لـ L80 هو ضمان التوحيد الهيكلي.
ملحومة الكهربائية (EW):مسموح به لـ L80 Type 1، على الرغم من أنه أقل شيوعًا في الخدمة الحامضية الحرجة.
المعالجة الحرارية (إلزامية):
يجب أن تخضع جميع درجات L80التبريد والتلطيف (سؤال وجواب). تضمن هذه العملية وجود-بنية دقيقة الحبيبات وتحد من صلابة الفولاذ.
نوع الاتصال والنهايات والوصلات
غالبًا ما يستخدم L80 في آبار الغاز أو الآبار العميقة، لذا فإن سلامة الختم أمر بالغ الأهمية.
ينتهي:عادةTE (ملولبة ومقترنة).
اتصالات الغلاف:
شركة الاتصالات السعودية/LTC:خيوط قياسية ذات 8 جولات.
بيتكوين:خيط داعم لأحمال الشد العالية.
اتصالات الأنابيب:
نو:غير -منزعج.
الاتحاد الأوروبي:نهاية الانزعاج الخارجي (الأكثر شيوعًا).
اتصالات متميزة:بالنسبة للمتطلبات الصارمة للغاز-في
H2SH2S
الآبار، يتم استخدام الخيوط "المميزة" ذات الأختام المعدنية-إلى-المعدنية (على سبيل المثال، VAM TOP) بشكل متكرر.
وصلات:يجب أن يكون من نفس الدرجة (L80) وأن يكون معالجًا بالحرارة (Q&T).
الفحص المرجعي لـ L80
نظرًا لأن L80 عبارة عن درجة إنتاجية مقيدة-، فإن الفحص أكثر صرامة من فحص J55/K55:
اختبار الصلابة (الحرجة):اختبار إلزامي لضمان عدم تجاوز الحد الأقصى للصلابة23 لجنة حقوق الإنسان. هذا هو الاختبار الأكثر أهمية ل
H2SH2S
مقاومة.
NDT (الاختبار-غير المدمر):فحص بالموجات فوق الصوتية (UT) أو الكهرومغناطيسي (EMI) بنسبة 100% للكشف عن الشقوق أو ترقق الجدران.
الاختبار الهيدروستاتيكي:يتم اختبار كل وصلة تحت ضغط عالٍ لضمان أداء مقاوم للتسرب.
اختبار الانجراف:تمرير شياق عبر الأنبوب لضمان الخلوص الداخلي.
البصرية والأبعاد:التحقق من الحفر السطحية، OD، وسمك الجدار.
معدات اختبار API 5CT L80 OCTG

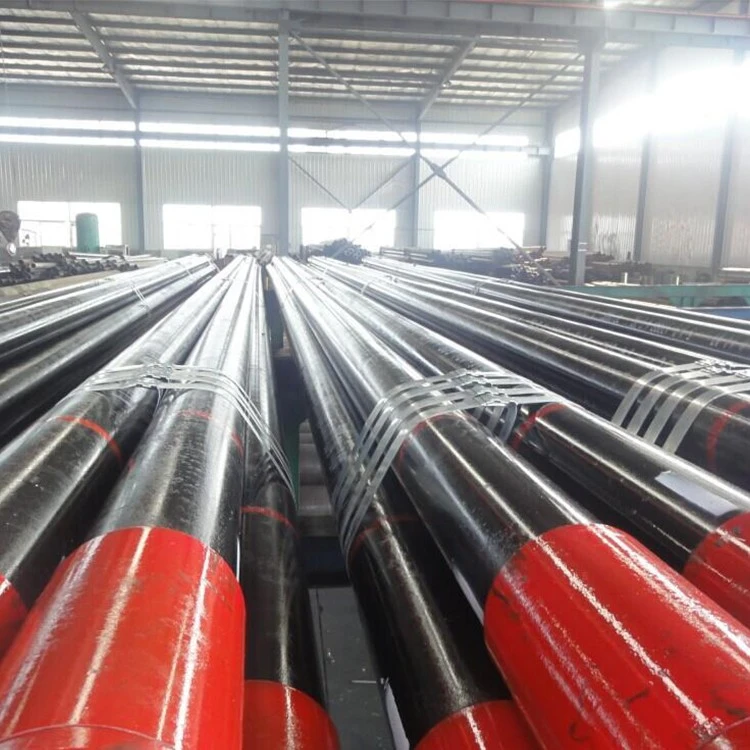

API 5CT L80 مصنع غلاف آبار النفط
شهادة الغلاف والأنابيب API 5CT L80
التعليمات
هل L80 9Cr وL80 13Cr متاحان كأنبوب ملحوم؟
يتم توفير L80 9Cr وL80 13Cr عادةً على شكل أنابيب غير ملحومة ويتم استخدامها بشكل أساسي كغلاف وأنابيب في آبار النفط والغاز. نظرًا لأنها يجب أن تتحمل الضغوط العالية ودرجات الحرارة المرتفعة والبيئات المسببة للتآكل (مثل الظروف التي تحتوي على ثاني أكسيد الكربون أو H₂S)، فإن تصنيعها يلتزم بشكل صارم بمواصفات API 5CT.
أين يمكن تأكيد النطاق القياسي ومتطلبات PSL لـ L80؟
يمكن التحقق من النطاق ومتطلبات PSL للصف L80 ضمن معيار API 5CT، الذي يغطي أنواع المنتجات وعمليات التصنيع ونطاقات الأبعاد ومستويات الجودة.
أنواع المنتجات: الغلاف، والأنابيب، والمفاصل الصغيرة، وما إلى ذلك.
عمليات التصنيع: الأنابيب الفولاذية غير الملحومة في المقام الأول؛ عادةً لا يتم تصنيع درجات L80 9Cr/13Cr باستخدام عمليات اللحام.
نطاق الأبعاد: القطر الخارجي 114.3–508 ملم؛ سمك الجدار 5.21-16.13 ملم.
مستويات البولندي:
PSL-1: المتطلبات الأساسية، المناسبة لظروف التشغيل القياسية.
PSL-2: يتضمن متطلبات إضافية لمتانة الصدمات والتحكم في التركيب الكيميائي.
PSL-3: أعلى مستوى؛ يتطلب شهادة مقاومة الكبريت وهو مخصص للاستخدام في البيئات القاسية.
