غلاف مشقوق
غلاف مشقوقعبارة عن أنبوب شاشة عالي الدقة- يتم تصنيعه عن طريق قطع فتحات طولية أو عرضية في جدار غلاف API القياسي. وظيفتها الأساسية هيالسيطرة على الرمال: يسمح للسوائل (النفط أو الغاز أو الماء) بالدخول إلى حفرة البئر أثناء تصفية رمال التكوين التي قد تؤدي إلى تلف المضخات والمعدات السطحية.
البيانات الدقيقة:يسمح القطع الحديث باستخدام الحاسب الآلي أو الليزر بعرض فتحة ضيقة مثل0.005 بوصة (0.12 ملم)مع التسامح في الداخل±0.001 بوصة (0.025 ملم).
السلامة الهيكلية:على عكس الأنابيب المثقبة، يحتفظ الغلاف المشقوق بما يصل إلى70% إلى 80%من قوة الأنبوب الأصلي، مما يجعله مثاليًا للآبار العميقة وعالية التحميل-.
مواصفات الغلاف المشقوق

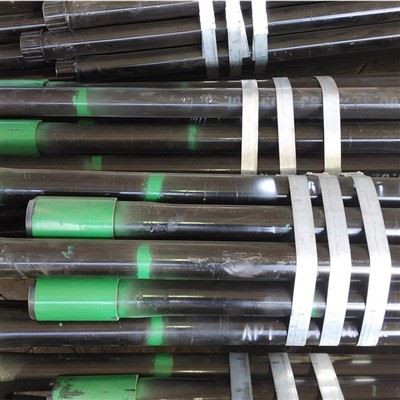

| غرض | التفاصيل الفنية |
| معيار | مواصفات API 5CT، API 5L |
| درجات المواد | J55، K55، N80-Q، L80، P110، الفولاذ المقاوم للصدأ (304/316L) |
| نطاق OD للأنابيب | 2-3/8 بوصة إلى 20 بوصة (60.3 ملم - 508 ملم) |
| سمك الجدار | 4.24 ملم إلى 16.13 ملم |
| عرض الفتحة | 0.12 ملم – 4 ملم (0.005 بوصة – 0.15 بوصة) |
| طول الفتحة | 50 ملم - 200 ملم |
| كثافة الفتحة | يتم تحديده حسب متطلبات "المنطقة المفتوحة" (عادة 2% - 6%) |
مخطط حجم الأنابيب المشقوقة (أحجام المرافق العامة)
| الأنابيب OD (بوصة) | الوزن (رطل/قدم) | سمك الجدار (مم) | أقصى طول للفتحة (مم) | عرض الفتحة النموذجي (مم) |
| 4-1/2" | 11.60 | 6.35 | 80 | 0.25 - 1.50 |
| 5-1/2" | 17.00 | 7.72 | 100 | 0.25 - 2.00 |
| 7" | 23.00 | 8.05 | 120 | 0.50 - 3.00 |
| 9-5/8" | 40.00 | 10.03 | 150 | 0.50 - 4.00 |
الأنواع حسب نمط الفتحة
فتحة مستقيمة:جدران الفتحات متوازية. إنه الأكثر اقتصادا ولكنه يمكن أن يكون عرضة للانسداد إذا كانت رمال التكوين جيدة.
فتحة كيستون (شبه منحرف):الفتحة أضيق من الخارج وأوسع من الداخل.
فائدة : هوالتنظيف الذاتي-. أي رمل يمر عبر الفتحة الخارجية سوف يسقط بسهولة عبر الفجوة الداخلية الأوسع بدلاً من أن يعلق.
نمط متداخلة:يتم ترتيب الفتحات في صفوف متداخلة. وهذا يحافظ على أعلى قوة انهيار هيكلية للأنبوب.
ميزات أنبوب الغلاف المشقوق
التكلفة-فعالة:أرخص بكثير من الشاشات المغلفة بالأسلاك أو الأغشية المتميزة للتحكم في الرمال.
صلابة عالية:مقاومة ممتازة للانحناء وعزم الدوران أثناء التثبيت في الآبار المنحرفة أو الأفقية.
سطح أملس:لا توجد أسلاك أو لحامات خارجية يمكن نزعها أثناء تشغيل الأنبوب في الحفرة.
ميزة تصميم حجر الزاوية:يقلل من خطر "التوصيل" مقارنة بالفتحات المستقيمة.
تطبيقات الأنابيب المشقوقة
الآبار الحرارية (SAGD):يستخدم في استخلاص الزيت الثقيل عندما يتعلق الأمر بدرجات حرارة عالية.
الإكمالات الأفقية:مثالية للأقسام الأفقية الطويلة حيث قد تتعرض شاشات التفاف الأسلاك- للتلف أثناء التثبيت.
آبار المياه:تستخدم في طبقات المياه الجوفية الرملية والحصى غير المجمعة لتوفير المياه النظيفة.
آبار الضغط المنخفض-:بديل اقتصادي لشاشات التحكم الرملية المعقدة-في التكوينات المستقرة.
غلاف الأنابيب المثقبة مقابل. أنبوب غلاف مشقوق
| ميزة | غلاف مثقب | غلاف مشقوق |
| نوع الفتح | فتحات مستديرة (عادة 10 مم+) | فتحات ضيقة (صغيرة تصل إلى 0.12 مم) |
| الوظيفة الأساسية | الوصول إلى الخزان / مسار التدفق | التحكم في الرمال / الترشيح |
| التحكم بالرمال | ضعيف (يدخل الرمل بسهولة) | ممتاز(كتل تشكيل الرمال) |
| قوة | عالية (ثقوب موضعية) | معتدل (الفتحات بمثابة رافعات الضغط) |
| طلب | التشكيلات الموحدة | التكوينات غير المجمعة/الرملية |
| يكلف | أدنى | معتدل |
كيفية اختيار أنابيب الغلاف المشقوقة
يعتمد الاختيار في المقام الأول علىحجم حبيبات الرمل:
تحليل الغربال:إجراء تحليل غربالي لرمال التكوين.
قاعدة عرض الفتحة:القاعدة الشائعة هي أن عرض الفتحة يجب أن يكون2 مرات د10الحجمأويعادل د50مقاسمن رمل التكوين (اعتمادًا على نظرية التحكم في الرمال المحددة المستخدمة).
متطلبات المنطقة المفتوحة:حساب معدل تدفق السوائل المطلوبة. تتطلب معدلات التدفق الأعلى فتحات أكثر لكل قدم (منطقة مفتوحة أعلى)، لكن وجود فتحات كثيرة جدًا سيؤدي إلى إضعاف الأنبوب.
درجة المادة:حدد درجة الفولاذ بناءً على عمق البئر والضغط ومستويات ثاني أكسيد الكربون/H2S.
التعليمات
ما هو الغرض من أنبوب الغلاف المشقوق؟
الغرض الأساسي من أنبوب الغلاف المشقوق هوالسيطرة على الرمال.
إنه بمثابة مرشح للبئر عن طريق السماح بتدفق النفط أو الغاز أو الماء إلى الأنبوب أثناء ذلكمنع تشكيل الرمال والحطاممن الدخول. وهذا يمنع البئر من الانسداد ويحمي المضخات الموجودة في قاع البئر والمعدات السطحية من التلف الكاشط.
كيف أختار حجم الفتحة المناسب لأنبوب التغليف المشقوق الخاص بي؟
يعتمد اختيار حجم الفتحة المناسب علىتحليل الغربالمن رمل التكوين الخاص بك. فيما يلي العملية القياسية المكونة من 3 خطوات:
إجراء تحليل الغربال:خذ عينة من رمل التكوين إلى المختبر لتحديد توزيع حجم الجسيمات (المقاس بقيم D، مثل
D50أو د10).
تطبيق "القاعدة الأساسية":
د50قاعدة:اضبط عرض الفتحة مساويًا لحجم الحبوب المتوسط (D50 ).
القاعدة 2x:اضبط عرض الفتحة على ضعف حجم أصغر 10% من الرمال (2×D10).
تدفق الرصيد مقابل التصفية:
صغير جدًا:تسد بسهولة وتحد من التدفق.
كبير جدًا:يسمح بالكثير من الرمال في البئر.
هل يمكن استخدام أنابيب الغلاف المشقوقة بالليزر في آبار المياه المالحة؟
نعم، ولكن فقط إذا اخترت الحقمادة.
على الرغم من أن القطع بالليزر يوفر الدقة العالية اللازمة لترشيح المياه المالحة، إلا أن الفولاذ نفسه يجب أن يكون مقاومًا للتآكل-.
الفولاذ القياسي (الفولاذ الكربوني):يجبلايمكن استخدامها، لأن المياه المالحة ستتسبب في صدأها وسد الفتحات خلال فترة زمنية قصيرة جدًا.
المواد الموصى بها:بالنسبة لآبار المياه المالحة، يجب عليك استخدامالفولاذ المقاوم للصدأ (304، 316 لتر)أودوبلكس ستيل. تقاوم هذه المواد تآكل الكلوريد وتضمن بقاء فتحات القطع بالليزر- مفتوحة وفعالة لعقود من الزمن.
