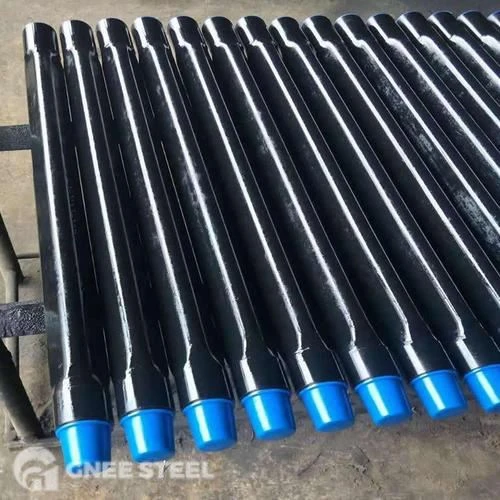

API الجرو المشترك
A الجرو المشتركعبارة عن مكون أنابيب بطول-أقصر من-واجهة برمجة التطبيقات (API) القياسية (عادةً ما يبلغ طول الوصلات القياسية أو أنابيب النطاق 2 حوالي 9 أمتار). وهو في الأساس عبارة عن مقطع قصير من الأنابيب مع خيوط على كلا الطرفين، يستخدم لضبط الطول الإجمالي لسلسلة الأنابيب، أو سلسلة الغلاف، أو سلسلة الحفر إلى عمق التصميم الدقيق.
وفي عمليات الإكمال، تُعرف هذه العملية باسم"تباعد."على سبيل المثال، لضمان وضع أداة التعبئة أو علاقة رأس البئر في موقعها المحدد بدقة، يضيف المهندسون مفاصل صغيرة بطول 2 قدم أو 4 قدم أو 10 قدم لضبط -إجمالي طول السلسلة.
تتوفر أطوال مفاصل Pup مخصصة: نقوم بالتصنيع وفقًا لاحتياجاتك المحددة.
مواصفات وجدول المواد المشتركة للجراء
يجب أن تكون معايير تصنيع الوصلات الصغيرة مطابقة للأنابيب كاملة الطول-التي تتصل بها، مما يضمن سلامة السلسلة بأكملها.
| غرض | وصف |
| معيار التصنيع | مواصفات API 5CT(الغلاف والأنابيب)، API Spec 5DP (أنبوب الحفر) |
| مادة | -كربون أو سبائك فولاذ عالية الجودة (مصنوعة من أنابيب غير ملحومة) |
| الدرجات المشتركة | J55, K55, N80-1, N80-Q, L80, C90, T95, P110 |
| المعالجة السطحية | الفوسفات (الخيوط)، الصدأ-الطلاء الوقائي (الجسم)، أشرطة الألوان |
| أنواع الاتصال | EUE، NUE، BTC، STC، LTC، والعديد من الاتصالات المميزة |
| اختبار | الاختبار الهيدروستاتيكي، اختبار الموجات فوق الصوتية، اختبار الانجراف |
جدول معلمات مفاصل الأنابيب
يتم استخدام مفاصل الأنابيب الصغيرة لسلاسل الإنتاج. تتميز بأقطار أصغر وغالبًا ما تتميز بوصلات مضطربة لمزيد من القوة.
| القطر الخارجي (OD) | الوزن الاسمي (رطل/قدم) | سمك الجدار (بوصة) | نوع الاتصال |
| 2-⅜" | 4.6# / 4.7# | 0.190 | EUE (اضطراب خارجي)، NUE |
| 2-⅞" | 6.4# / 6.5# | 0.217 | EUE (اضطراب خارجي)، NUE |
| 3-½" | 9.2# / 9.3# | 0.254 | EUE (اضطراب خارجي)، NUE |
| 4-½" | 12.6# / 12.7# | 0.271 | EUE (اضطراب خارجي)، NUE |
غلاف جدول معلمات مفاصل الجرو
تتميز مفاصل الغلاف بأقطار أكبر وتستخدم لضبط موضع سلسلة الغلاف.
| القطر الخارجي (OD) | الوزن الاسمي (رطل/قدم) | درجة الصلب | نوع الاتصال |
| 4-½" | 11.6# / 13.5# | J55, N80, P110 | بيتكوين، لايتكوين، إس تي سي |
| 5-½" | 15.5# / 17# / 20# | J55, N80, P110 | بيتكوين، لايتكوين، إس تي سي |
| 7" | 23# / 26# / 29# | J55, N80, P110 | بيتكوين، لايتكوين، إس تي سي |
| 9-⅝" | 36# / 40# / 47# | J55, N80, P110 | بيتكوين، لايتكوين |
جدول نطاق الحجم
عادةً ما يتم تصنيف مفاصل الجراء القياسية API حسب الطول بالقدم. تشمل المجموعات الشائعة ما يلي:
| يكتب | الطول (قدم) | الطول (م) | ملاحظات |
| قصير جدًا- | 2 قدم | 0.61 m | بالنسبة للتعديلات الصغيرة-. |
| معيار | 4 قدم، 6 قدم، 8 قدم | 1.22 m - 2.44 m | المواصفات الأكثر شيوعا |
| طويل | 10 قدم، 12 قدم | 3.05 m - 3.66 m | لتعديلات تباعد أكبر |
| مخصص | مخصص (15-20 قدم) | - | للتطبيقات المتخصصة |
مزايا المفاصل الجرو
دقة عالية:يسمح بتعديلات العمق بزيادات صغيرة تصل إلى قدمين، وهو أمر أكثر ملاءمة ودقة من قطع الأنابيب كاملة الطول-.
مطابقة الأداء:تتطابق درجات وخيوط الفولاذ مع الأنابيب ذات الطول الكامل-، مما يضمن عدم وجود نقاط ضعف في الاتصال والحفاظ على سلامة البئر.
سهولة التثبيت:الهيكل المدمج يجعل من السهل التعامل معها وتشغيلها على أرضية منصة الحفر، مما يوفر وقت التشغيل.
متانة عالية:تم تصنيعه وفقًا لمعايير API 5CT ويخضع - للاختبارات الصارمة غير المدمرة (NDT) واختبار الضغط، مما يضمن عمرًا مساويًا لسلسلة الإنتاج.
منع الخطأ:تم وضع علامة واضحة باستخدام نطاقات ألوان API والعلامات المرسومة بالستينسل لضمان تحديد الدرجة الصحيحة في مواقع العمل المعقدة.
تطبيقات المفاصل الجرو
التباعد الدقيق:ضبط إجمالي طول السلسلة لضمان بقاء أدوات قاع البئر (مثل أدوات التعبئة والمضخات والأكمام المنزلقة) عند عمق الخزان المحدد بالضبط.
هبوط رأس البئر:استخدام وصلات صغيرة في أعلى السلسلة بحيث يصل مفصل هبوط رأس البئر إلى الارتفاع الدقيق المطلوب لتثبيت شجرة عيد الميلاد أو مانع الانفجار BOP.
تحديد المواقع المعدات:في تجميعات الإنجاز المعقدة، يتم استخدام المفاصل الصغيرة للتحكم في المسافة بين أجهزة الاستشعار أو الصمامات المختلفة.
انتقال الأداء:بمثابة اتصال وانتقال ميكانيكي بين مكونات ذات سماكة أو مواد مختلفة للجدار.

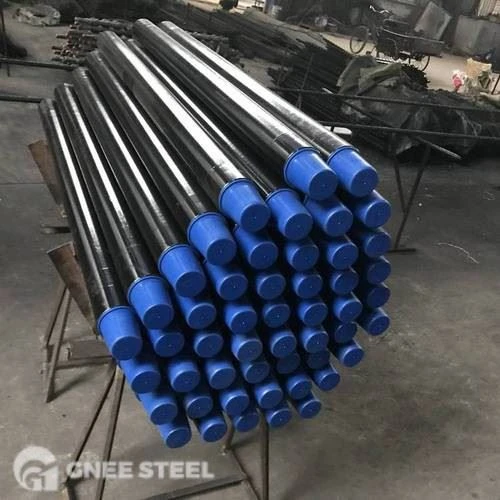

مصنع الجرو المشترك
معدات اختبار Pup Joint
شهادة الجرو المشتركة
التعليمات
ما هي المفاصل الجرو المستخدمة؟
تُستخدم الوصلات الصغيرة (المفاصل الصغيرة) في المقام الأول لضبط طول سلاسل الأنابيب في آبار النفط أو الغاز، مما يتيح التحكم الدقيق في العمق وموضع التوصيل لأدوات قاع البئر. وهي عبارة عن قطع توصيل قصيرة داخل سلسلة حفر أو سلسلة أنابيب، تُستخدم عادةً من أجل:
• الضبط الدقيق لارتفاع سلسلة الأنابيب: أثناء عمليات الحفر أو الإكمال، تأكد من وضع الوصلة العلوية بشكل مناسب عند رأس البئر لتسهيل التشغيل.
• مطابقة أطوال التوصيل: عندما يتعذر توصيل الأنابيب ذات الطول القياسي- أو أنبوب الحفر بدقة، يتم استخدام وصلة صغيرة ذات طول محدد لملء الفجوة.
• التكيف مع متطلبات عمق البئر المختلفة: من خلال الجمع بين الوصلات الصغيرة ذات الأطوال المختلفة، يمكن تحقيق تحديد موضع دقيق لأدوات قاع البئر (مثل أدوات التعبئة وأدوات التسجيل).
ما هو حجم مفصل الجرو في القدمين؟
يتراوح الطول الشائع لمفصل الجرو من 2 إلى 20 قدمًا (حوالي 0.6 إلى 6.1 متر)، بأحجام قياسية تشمل 2'، 4'، 6'، 8'، 10'، و12'. ويمكن أيضًا تخصيص الأطوال-غير القياسية وفقًا للمتطلبات الهندسية.
